ATB1103L SDK DEMO

ATB1103L SDK DEMO已实现接入美的IoT平台的功能。

关键参数

参数名称	参数值
默认蓝牙设备名称	midea
蓝牙连接最大距离	10米
蓝牙最大广播距离	8米
蓝牙最大通信数据包	128Byte
蓝牙控制响应时间	300ms
保持连接时间	2小时
支持产测自检	是
串口支持的数据包最小发送时间间隔	50ms
串口支持最大数据长度	256byte

1、Project编译环境&路径

1.1该工程的编译环境为windows，编译工具为IDE-KEIL5.2以上。

1.2 工程位置为：

samples/ble_module_peripheral/keil5/ble_module/ble_module.uvprojx

​ 注:其他samples/路径下的.uvprojx为芯片原始sample工程

---

2、Project编译

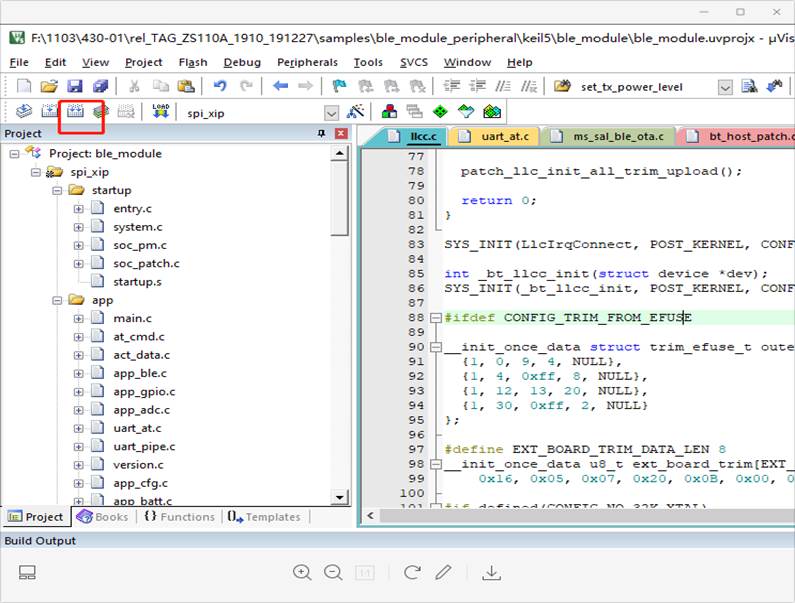

2.1使用keil打开工程文件ble_module.uvprojx，点击”make”按钮，执行编译。

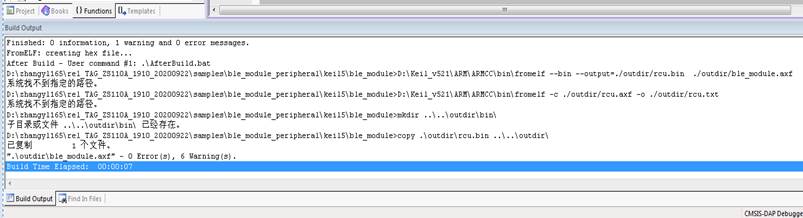

2.2编译结果如下，编译成功。

---

3、打包固件

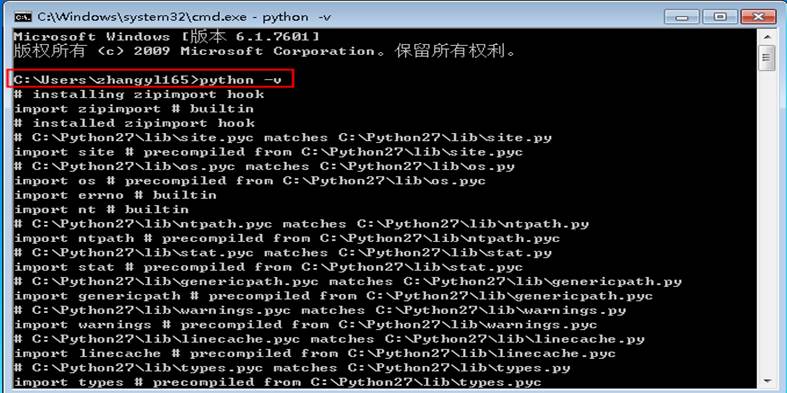

3.1安装打包环境python2.7.x。安装好python环境后，python –v 查询，安装成功，如下图:

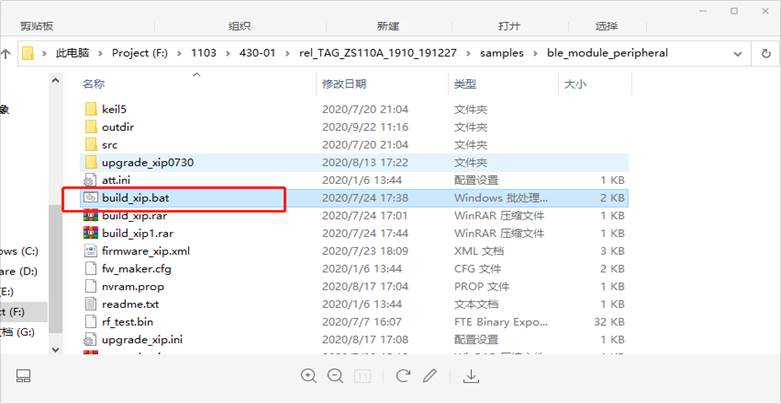

3.2执行打包工具samples/ble_module_peripheral/build_xip.bat。如下

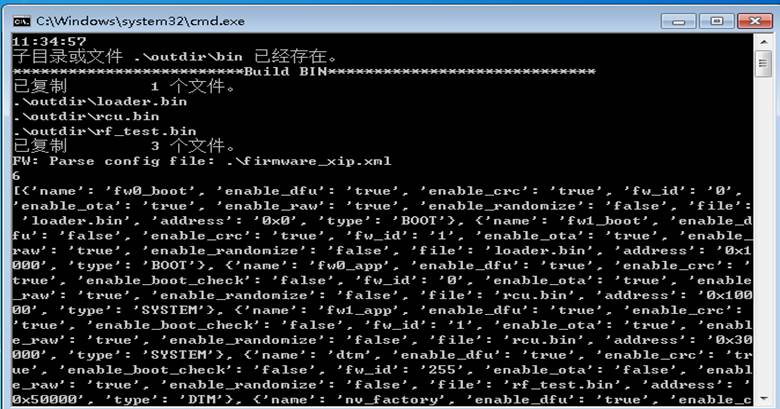

3.3打包执行过程，如下图：

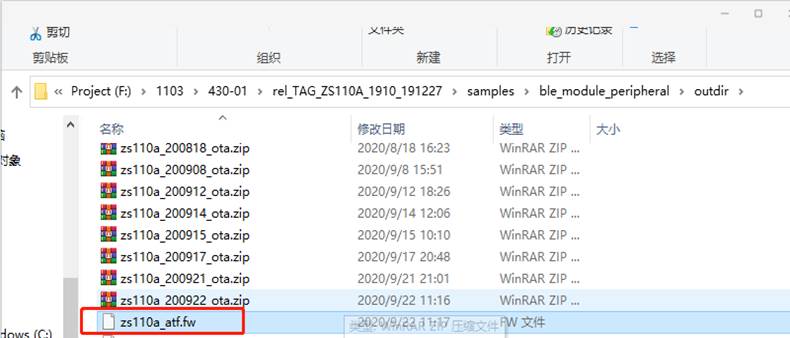

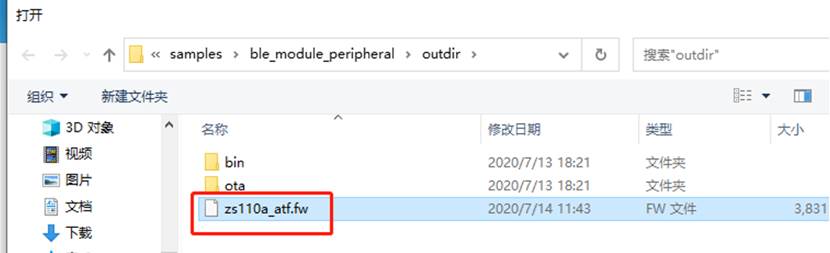

3.4固件生成位置：samples/ble_module_peripheral/outdir，如下图：

---

4、烧录固件

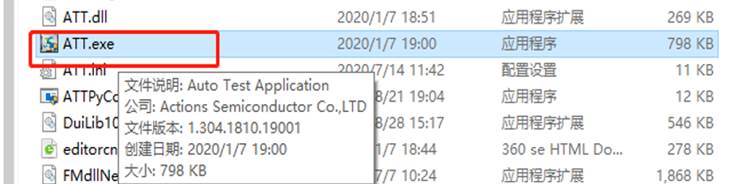

​ 4.1先安装tools目录下的ATT自动化测试工具。点击打开自动化测试工具，如下：

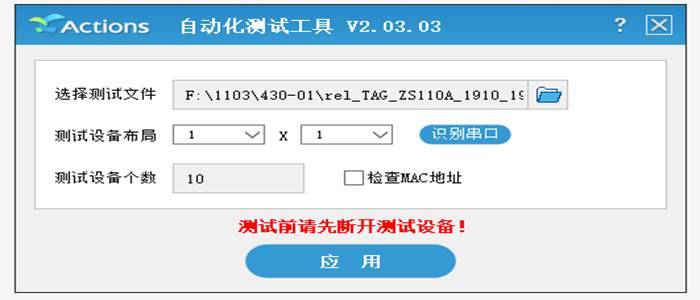

4.2打开自动化测试工具(BLE),工具界面如下：

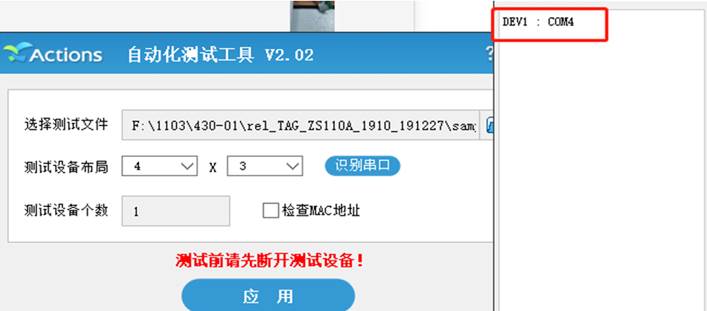

4.3点击识别串口，短接USB串口线TX,RX，窗口内会显示识别到的串口号，然后点击应用。如下图：

4.4点击”选择添加测试文件”栏文件按钮，添加烧录文件。如下图：

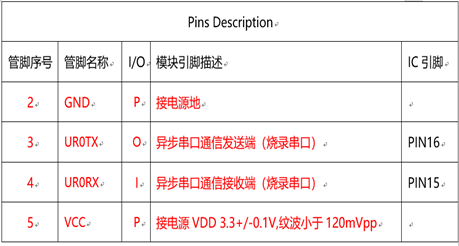

4.5模组烧录接线图

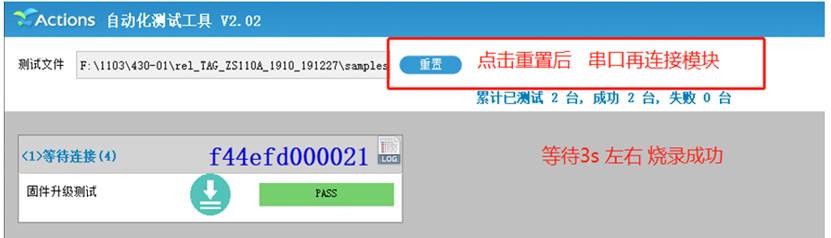

4.6点击重置后,串口再连接模块，等待3s后，烧录成功，如下图:

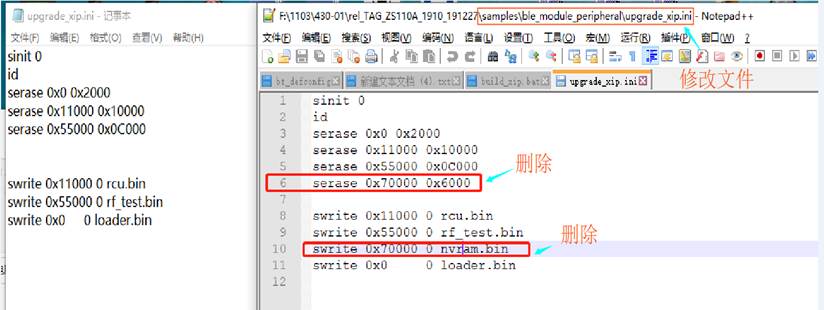

注：正式release固件烧录时，会擦除掉license文件。按照如下修改则，则不会被擦除。
