MDA1L15-1模组
MDA1L15-1模组
1、产品概述
MDA1L15-1是美的开发的一款低功耗物联网专用单无线模组，芯片采用ASR5501方案，其支持2.4G无线协议，高度集成CPU、PMU、RAM、T/R SW、LNA、PA等功能，采用PCB板载天线及邮票孔焊盘设计方式，提供UART通信接口与主设备进行通信，可广泛用于智能家居设备、远程监控设备、医疗机械等领域。
模块具备如下特点：
I 主频支持160MHz
I 支持2.4G无线协议
I 在2.4GHz频段内支持20MHz带宽
I 支持加密协议：WEP，WPA，WPA2
I PCB 板载天线
I 工作温度：-20℃ to 85℃
2、顶视图

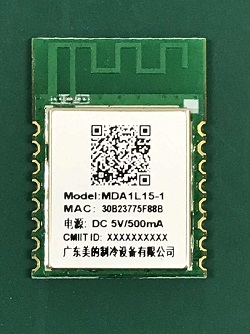

正面图

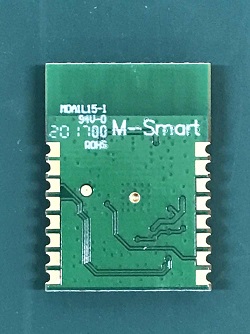

背面图
3、射频参数
3.1、基本射频参数
| 参数 | 参数值 |
|---|---|
| 频率范围 | 2.4GHz~2.485GHz |
| 无线标准 | 2.4G无线 |
| 天线 | PCB天线 |
| 协议栈支持 | IPV4,TCP/UDP/HTTP/MQTT |
| 安全性支持 | 加密标准： WPA/WPA2/PSK Open-WEP/TKIP/CCMP 加密算法: AES/RSA/ECC/MAC/HMAC/SHA1/SHA-224/SHA512 |
4、模块接口

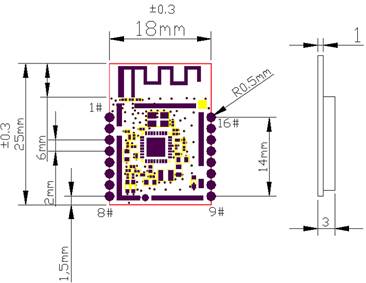

4.1、尺寸封装
I 模组尺寸大小：18*25mm
I 接口方式：邮票孔2*8
I Pin脚间距：孔径到孔径中心间距2mm
I 邮票孔径：1.0mm
I 邮票孔焊盘：1.5mm（宽）*1.5mm(长)
I 板材厚度：1.0mm
I 模组厚度（带屏蔽罩）：3.0mm
I 公差：±0.3mm

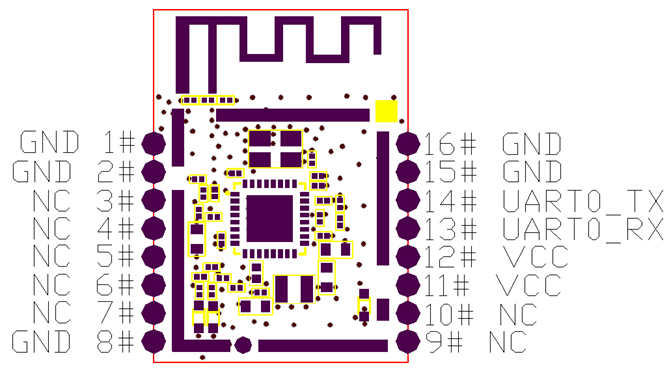

4.2、引脚定义
表1 邮票孔焊盘说明
| 管脚 | 管脚定义 | IO类型 | 功能描述 |
|---|---|---|---|
| 1 | GND | P | 电源参考地,需接电控板的地 |
| 2 | GND | P | 电源参考地,需接电控板的地 |
| 3 | NC | / | 硬件未定义，悬空 |
| 4 | NC | / | 硬件未定义，悬空 |
| 5 | NC | / | 硬件未定义，悬空 |
| 6 | NC | / | 硬件未定义，悬空 |
| 7 | NC | / | 硬件未定义，悬空 |
| 8 | GND | / | 电源参考地,需接电控板的地 |
| 9 | NC | / | 硬件未定义，悬空 |
| 10 | NC | / | 硬件未定义，悬空 |
| 11 | VCC | P | 输入电源，接电控板5V |
| 12 | VCC | P | 输入电源，接电控板5V |
| 13 | UART0_TX | I/O | 模块发送TX，电控板对应接收RX |
| 14 | UART0_RX | I/O | 模块接收RX，电控板对应发送TX |
| 15 | GND | P | 电源参考地,需接电控板的地 |
| 16 | GND | P | 电源参考地,需接电控板的地 |
说明：P表示电源引脚，I/O表示输入输出引脚，NC表示无连接，悬空。无线模块的UART0_RX、 UART0_TX 引脚分别接到通信端的 TX、 RX引脚模块的，VCC接 5V 电平，GND 接地。 模块上电后，通过 RX端接收，通过 TX 端进行发送。
4.3、模组参考设计

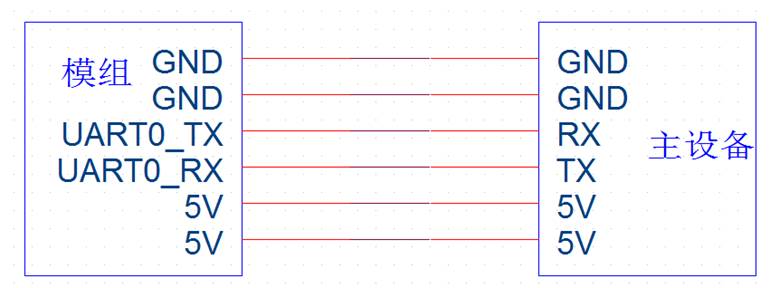

UART接口设计参考如下图
4.4、测试点定义
测试引脚定义如下:
| 管脚 | 管脚定义 | IO类型 | 功能描述 |
|---|---|---|---|
| 7 | SEL | I | Mode 选择，需接3.3V |
| 9 | UART1_RXD | I/O | 接收端（模块信息打印口） |
| 10 | UART1_TXD | I/O | UART1_TXD参与模块启动，悬空时，模块进入正常运行状态 |
说明：I/O表示输入输出状态，SEL悬空时，模块正常运行，SEL接3.3V时，模块处于固件烧录状态和进入擦除TAG模式。
测试引脚不推荐使用
4.5、天线设计
本模块的天线无源性能需参考达到以下要求：
| 参数 | 工作频率范围2.4GHz~2.485GHz |
|---|---|
| S11 | <-10dB |
| 效率 | >40% |

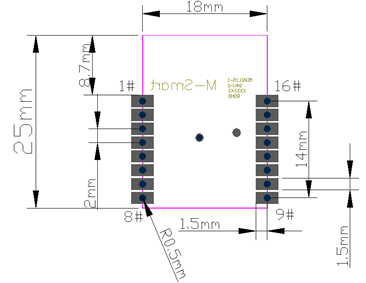

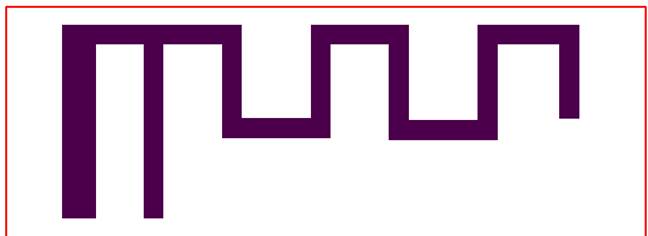

模组的天线图纸如下：
模块天线在放置时需注意以下几点：
a) 建议用户PCB底板与模块天线结合时,参考以下2种方式进行布局

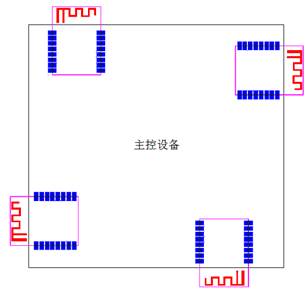

方式一、将天线露出PCB板边 ，见图1

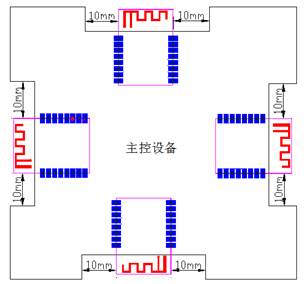

方式二、模组天线左右两边各挖空10mm，见图2
b) 安装时天线正面应避免有金属材质的外壳或部件，以免屏蔽信号，允许有塑料遮挡
c) 遮挡物不要紧贴天线的前方
建议用户在PCB板布局时，为了保证天线的良好性能，尽量将无线模组的天线靠近板边边缘放置，参考如下图所示：
图 1 图 2
4.6、标签信息
标签信息
电源：5V/500mA
型号：MDA1L15-1
MAC：12位，地址唯一
CMIIT ID：SRRC核准号

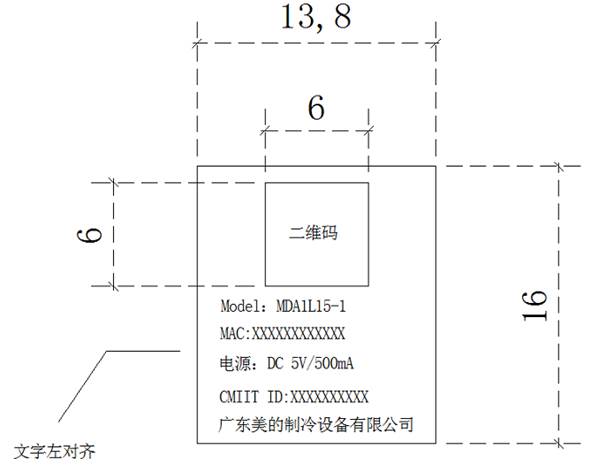

标签印刷要求：
标贴尺寸为13.8*16mm，标贴材质为白色，宋体
二维码内容：
包括CMIIT ID,MAC地址，生产信息，软件版本号，电源，电流信息。
4.7、实物照片
5、功耗说明
| 模式 | 平均电流（mA） | 最小电流（mA） | 最大电流（mA） | 平均功耗(mW) |
|---|---|---|---|---|
| 空闲 | 17.28 | 17.09 | 21.18 | 86.41 |
| AP | 46.41 | 38.74 | 304.81 | 232.06 |
| Station空闲 | 42.85 | 36.20 | 299.64 | 214.26 |
| Station数据传输 | 41.15 | 38.72 | 211.17 | 205.77 |
| Station AP下线 | 23.03 | 6.324 | 274.82 | 115.15 |
6、电气参数
6.1、绝对电气参数
电源参数：（纹波控制在100mV以内）
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Ts | 存储温度 | -40 | 85 | ℃ |
| VCC | 供电电压 | 4.5 | 5.5 | V |
| 静电释放电压（人体模型） | TAMB-25℃ | -2 | 2 | KV |
| 静电释放电压（机器模型） | TAMB-25℃ | -0.5 | 0.5 | KV |
6.2、工作条件
| 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Ta | 工作温度 | -20 | - | 85 | ℃ |
| VCC | 工作电压 | 4.5 | 5 | 5.5 | V |
| VIL | 低电平输入 | -0.3 | - | 0.3 | V |
| VIH | 高电平输入 | 4.5 | 5 | 5.5 | V |
| VOH | 高电平输出 | 4.75 | 5 | 5.25 | V |
| VOL | 低电平输出 | 0 | - | 0.4 | V |
7、遵循标准和认证
无线模块须符合ROHS环境评估认证和SRRC认证。
8、使用注意事项
出厂的模组存储条件如下：
防潮袋必须存储在温度<30℃ ，湿度<85%RH的环境中。
干燥包装的产品，其保质期应该是从包装密封之日起6个月的时间。
注意事项：
在生产全过程中，各工位操作人员必须戴静电手环或手套
贴片完成之后，建议刷一层三防漆，延长模组使用寿命。
