# MDA1M15-5模组
# 1、产品概述
MDA1M15-5是美的开发的一款单蓝牙低功耗物联网专用模组,芯片采用炬芯ATB1103L方案,其支持蓝牙5.0版本,模组采用PCB板载天线及邮票孔焊盘设计方式,提供UART通信接口与主设备进行通信,可广泛用于智能家居设备、穿戴设备、无线耳机以及鼠标键盘等领域。
1.1模块具备如下特点:
Ø 主频支持96MHz
Ø 支持蓝牙5.0版本
Ø 支持低功耗
Ø 支持
Ø PCB 板载天线
Ø 工作温度:-20℃ to 85℃
1.2 主要应用场景
Ø 智慧家居/家电
Ø 智能插座,智慧灯
Ø 仪器仪表
Ø 健康监控
Ø 可穿戴设备
Ø 无线耳机
Ø 键盘,鼠标,智能开关,遥控器
# 2、电气参数
2.1绝对电气参数
电源参数:(纹波控制在50mV以内)
参数 | 描述 | 最小值 | 最大值 | 单位 |
---|---|---|---|---|
Ts | 存储温度 | -40 | 85 | ℃ |
VCC | 供电电压 | 1.65 | 3.6 | V |
静电释放电压(人体模型) | TAMB-25℃ | 2 | - | KV |
静电释放电压(机器模型) | TAMB-25℃ | 0.5 | - | KV |
2.2工作条件
参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
Ta | 工作温度 | -20 | - | 85 | ℃ |
VCC | 工作电压 | 1.65 | 3.3 | 3.6 | V |
VIL | 低电平输入 | - | - | 0.8 | V |
VIH | 高电平输入 | 2.0 | - | - | V |
VOH | 高电平输出 | 2.4 | - | - | V |
VOL | 低电平输出 | 0 | - | 0.4 | V |
2.3 蓝牙发射功耗
TX连续发送时功耗
频率 | 速率 | 发射功率 | 典型值 | 单位 |
---|---|---|---|---|
2.4GHz | 1Mbps | 0dBm | 6.9 | mA |
2.4GHz | 1Mbps | 5dBm | 11 | mA |
2.4 蓝牙接收功耗
频率 | 速率 | 典型值 | 单位 |
---|---|---|---|
2.4G | 1Mbps | 4.2 | mA |
2.5 工作模式下功耗
模式 | 最大电流(mA) | 平均电流(UA) |
---|---|---|
广播状态 | 13.76 | 50.9 |
连接状态 | 4.11 | 49 |
# 3、射频参数
3.1基本射频参数
频率范围 | 2402MHz~2480MHz |
---|---|
蓝牙版本 | BLE 5.0 |
天线 | PCB天线 |
传输速率 | LE 1Mbps |
3.2射频输出功率
速率 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
1Mbps | 2.5 | 4.5 | 6.5 | dBm |
3.3射频最小接收灵敏度
速率 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
1Mbps | - | -93.5 | - | dBm |
3.3射频最大接收电平
速率 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
1Mbps | - | 0 | - | dBm |
# 4、模块接口

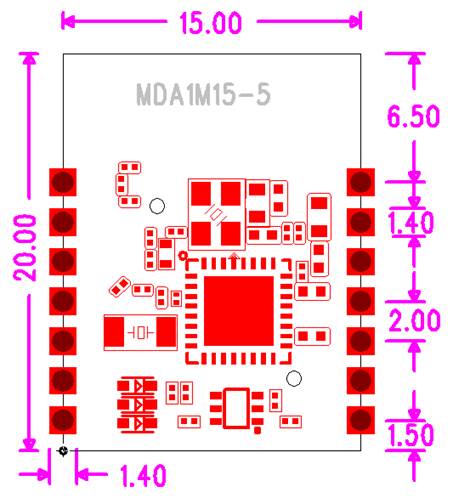

4.1尺寸封装
Ø 模组尺寸大小:15203.1mm
Ø 接口方式:邮票孔2*7
Ø Pin脚间距:孔径到孔径中心间距2mm
Ø 邮票孔径:1.0mm
Ø 邮票孔焊盘:1.4mm(宽)*1.4mm(长)
Ø 板材厚度:1.0mm
Ø 模组厚度(带屏蔽罩):3.1mm
Ø 公差:±0.3mm
Ø PCB板材:FR-4

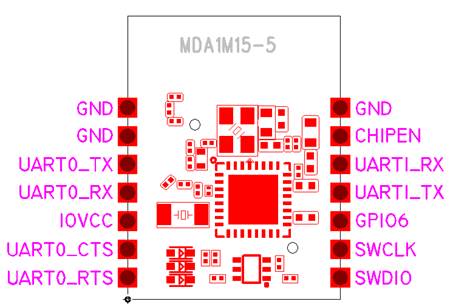

4.2引脚定义
表1 邮票孔焊盘说明
管脚 | 管脚定义 | IO****类型 | 功能****描述 |
---|---|---|---|
1 | GND | P | 电源参考地,需接电控板的地 |
2 | GND | P | 电源参考地,需接电控板的地 |
3 | UART0_TX | I/O | 模块发送TX,电控板对应接收RX |
4 | UART0_RX | I/O | 模块接收RX,电控板对应发送TX |
5 | IOVCC | P | 输入电源,接电控板3.3V |
6 | UART0_CTS | I/O | CTS是模组的唤醒口 |
7 | UART0_RTS | I/O | RTS是电控的唤醒口 |
8 | SWDIO | / | 硬件未定义,悬空 |
9 | SWCLK | / | 硬件未定义,悬空 |
10 | GPIO6 | I/O | 低电平进入正常模式,拉高进入射频测试模式 |
11 | UART1_TX | I/O | Log打印发送信息 |
12 | UART1_RX | I/O | Log打印接收信息 |
13 | ChipEN | I/O | 芯片使能脚,高电平有效 |
14 | GND | P | 电源参考地,需接电控板的地 |
说明:P表示电源引脚,I/O表示输入输出引脚。蓝牙模块的UART0_RX、 UART0_TX 引脚分别接到主设备通信端的 TX、 RX引脚,VCC接 3.3V 电平,GND 接地。 模块上电后,通过 RX端接收,通过 TX 端进行发送。
4.3模组参考设计

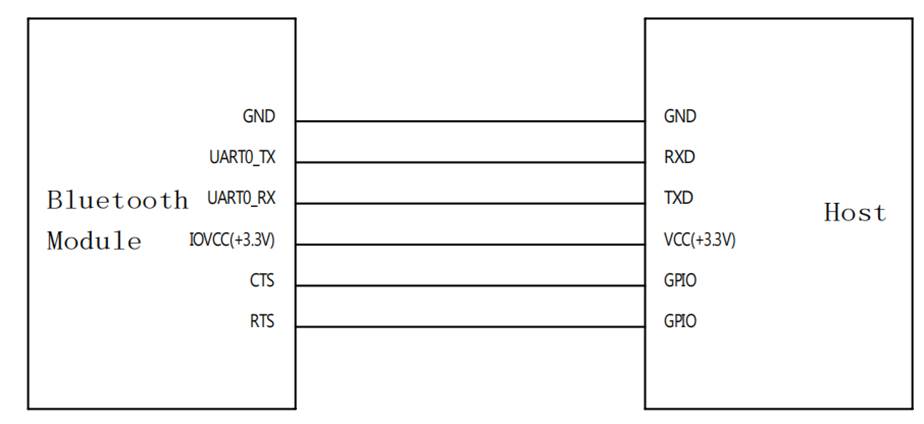

UART接口设计参考如下图
说明:蓝牙模组和电控主板连接共6根线,一组UART通信接口(4根线)和2个GPIO。
4.4测试点定义
测试引脚定义如下:
管脚 | 管脚定义 | IO类型 | 功能描述 |
---|---|---|---|
10 | GPIO6 | I/0 | 低电平进入正常模式,拉高进入射频测试模式 |
11 | UART1_TX | I/O | 发送端(模块信息打印口) |
12 | UART1_RX | I/O | 接收端(模块信息打印口) |
说明:I/O表示输入输出状态,GPIO6悬空时,模块正常运行,GPIO6接3.3V时,模块进入射频测试模式,测试引脚不推荐使用
4.5天线设计
Ø 本模块的天线无源性能需参考达到以下要求:
参数 | 工作频率范围2.402GHz~2.480GHz |
---|---|
S11 | <-10dB |
效率 | >40% |
Ø 模组的天线图纸如下:
4.5.1模组测试数据
频率 | 回波损耗(dB) | 驻波比 | 阻抗(ohm) |
---|---|---|---|
2402MHz | -14 | 1.499 | 45.375 |
2440MHz | -22.3 | 1.182 | 48.694 |
2480MHz | -12.4 | 1.661 | 60.608 |
4.5.2模组使用注意事项
Ø 模块天线在放置时需注意以下几点:
a) 建议用户PCB底板与模块天线结合时,参考以下2种方式进行布局

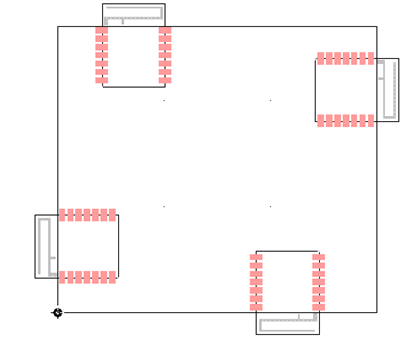

方式一、将天线露出PCB板边 ,见图1

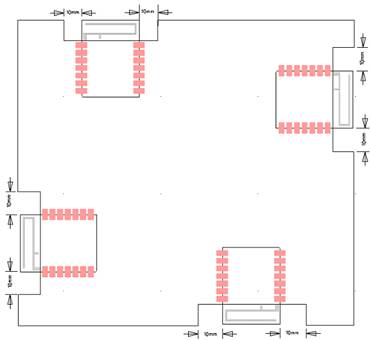

方式二、模组天线左右两边各挖空10mm,见图2
b) 安装时天线正面应避免有金属材质的外壳或部件,以免屏蔽信号,允许有塑料遮挡
c) 遮挡物不要紧贴天线的前方
Ø 建议用户在PCB板布局时,为了保证天线的良好性能,尽量将蓝牙模组的天线靠近板边边缘放置,参考如下图所示:
图 1 图 2

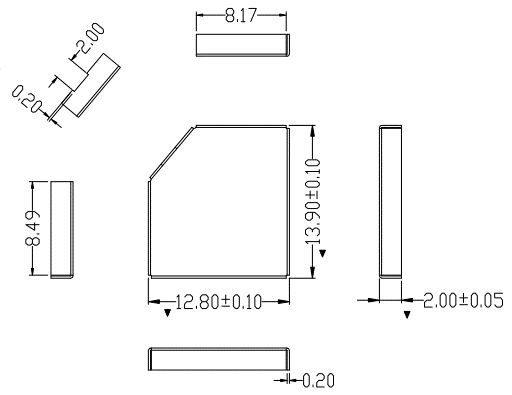

4.6 屏蔽盖尺寸
技术要求:
Ø 材料:洋白铜,料厚T=0.2mm
Ø 表面清洁,无毛刺,无飞边等缺陷、
Ø 未注明尺寸公差为±0.05mm
Ø 未标示转角为R0.2mm,未标示折弯内角R0.2mm以下

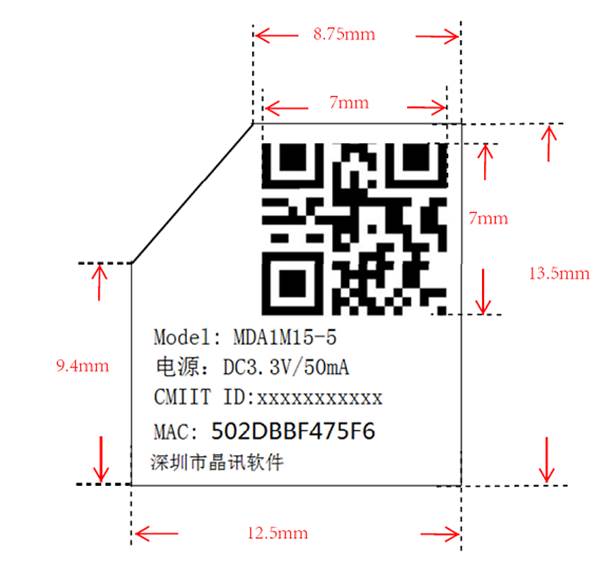

4.7 标签信息
Ø 标签信息
电源:3.3V/50mA
型号:MDA1M15-5
MAC:12位,地址唯一
CMIIT ID:SRRC核准号
Ø 标签印刷要求:
标贴尺寸为13.5*12.5mm,标贴材质为白色,宋体
Ø 二维码内容:
包括CMIIT ID,MAC地址,生产信息,软件版本号,电源,电流信息。
# 5、 生产指导
5.1 生产指南
出厂的模组存储条件如下:
Ø 防潮袋必须存储在温度<30℃ ,湿度<85%RH的环境中。
Ø 干燥包装的产品,其保质期应该是从包装密封之日起6个月的时间。
注意事项:
Ø 在生产全过程中,各工位操作人员必须戴静电手环或手套
Ø 贴片完成之后,建议刷一层三防漆,延长模组使用寿命。

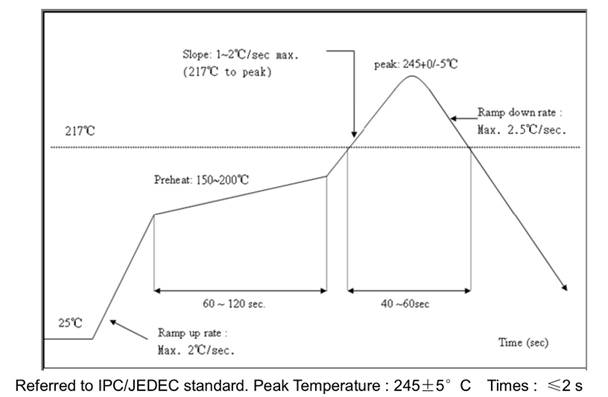

5.2 推荐炉温曲线
# 6、遵循标准和认证
蓝牙模块须符合ROHS环境评估认证。
