MWB-M-LINK01模组
MWB-M-LINK01模组
1、产品概述
MWB-M-LINK01是美的开发的一款功能齐全、高度集成、低功耗的物联网专用无线+BLE模组。模组采用了内置PCB天线设计和博流智能BL602芯片，主芯片高度集成了电源管理、内存、闪存、无线基带和蓝牙基带等，其支持2.4G无线协议，且提供UART通信接口与主设备进行通信，可广泛用于智能家居设备、远程监控设备、医疗机械等领域。
模组具备如下特点：
Ø 主频支持160MHz，RAM 276KB，2M Flash
Ø 支持2.4G无线协议
Ø 在2.4GHz频段内支持20MHz带宽
Ø 支持蓝牙BLE 5.0
Ø 支持加密协议：WEP, WPA, WPA2，WPA3，TKIP
Ø PCB 板载天线
Ø 工作温度：-20℃ to 85℃
模组的框图如下：

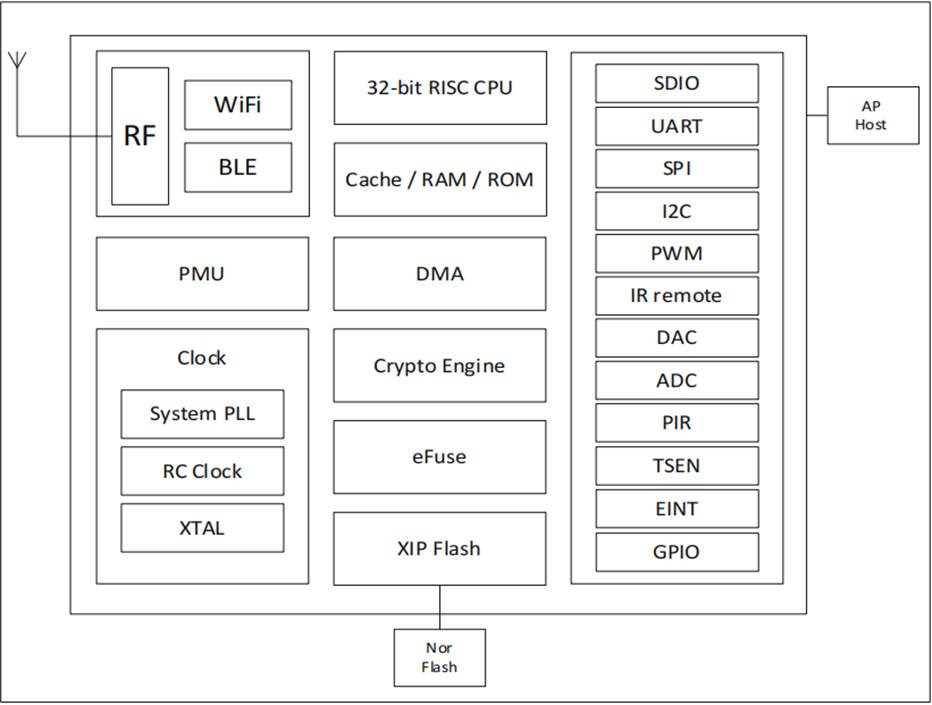

图1.1 MWB-M-LINK01模组的方案框图
2、顶视图

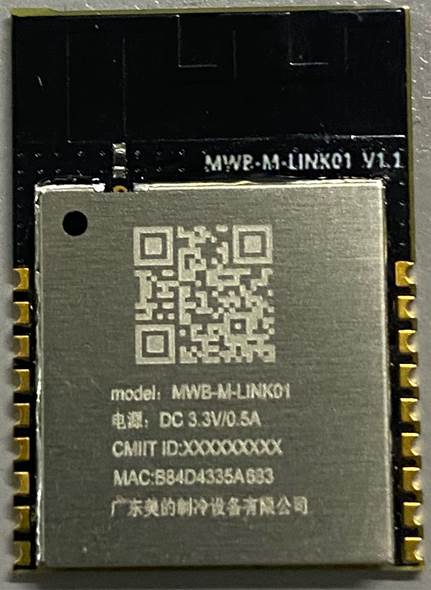

正面图

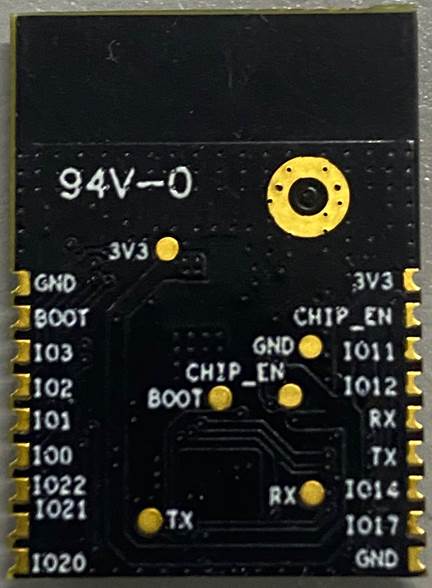

背面图
3、射频特性
3.1 基本射频参数
| 参数 | 参数值 |
|---|---|
| 频率范围 | 无线:2.4GHz~2.485GHz 蓝牙：2402~2480MHz |
| 无线标准 | 无线:2.4G，蓝牙：BLE 5.0 |
| 天线 | PCB天线 |
| 协议栈支持 | 无线:IPV4,TCP/UDP/HTTP/MQTT/Websocket/ARP/ICMP 蓝牙：GATT/ATT/SMP/L2CAP/GAP/HCI/LL |
| 安全性支持 | 加密标准： WEP/WPA/WPA2/WPA3 加密算法: WEP64/WEP128/TKIP/AES |
3.4 模组天线特性
Ø 本模组的天线无源性能需参考达到以下要求：
| 参数 | 工作频率范围2.4GHz~2.485GHz |
|---|---|
| S11 | <-10dB |
| 效率 | >40% |

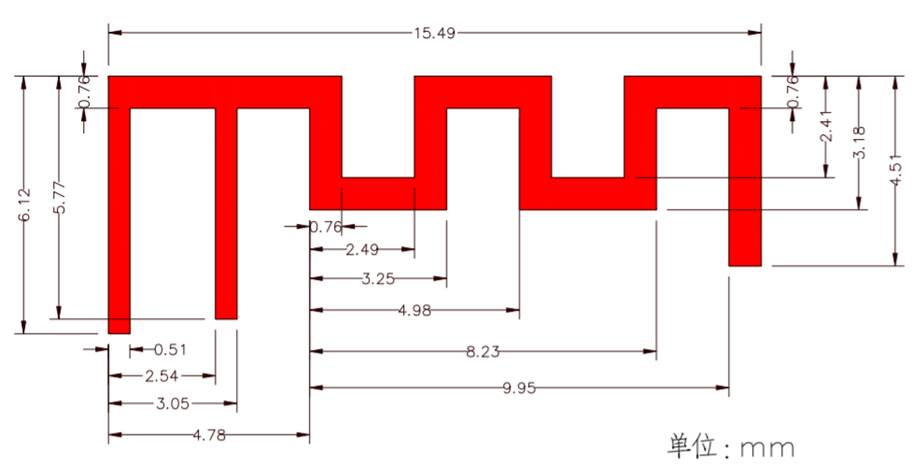

Ø 模组的天线图纸如下：
Ø 模组天线在放置时需注意以下几点：
1.模组建议放在电控板边缘处，并且天线朝外，远离金属件及高频信号走线。
2.PCB天线下方禁止走线，并做净空处理，模组周围及下方避免走高速信号，如果布线避开不了，建议严格按照高频信号走线规则处理，对高速信号进行包地处理。
3.安装时天线正面应避免金属材质的外壳或部件，以免屏蔽信号，允许有塑料遮挡，禁止任何物体与天线产生干涉。
4、产品结构图

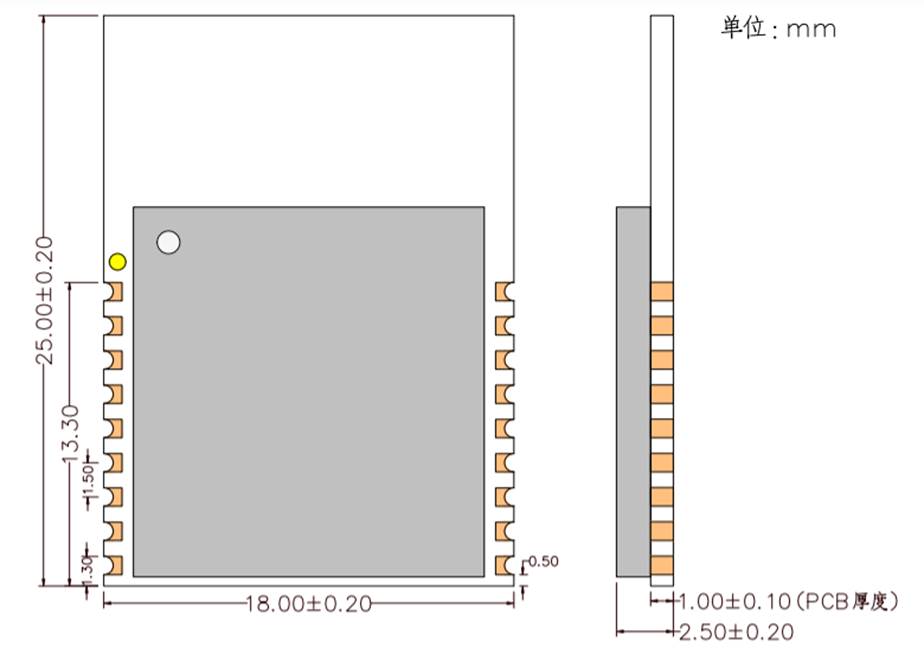

4.1 PCB尺寸
Ø 板材厚度：1.0mm
Ø 模组厚度（带屏蔽罩）：18253.1 mm
Ø 公差：±0.2mm
Ø 材质：FR-4
4.2 引脚定义

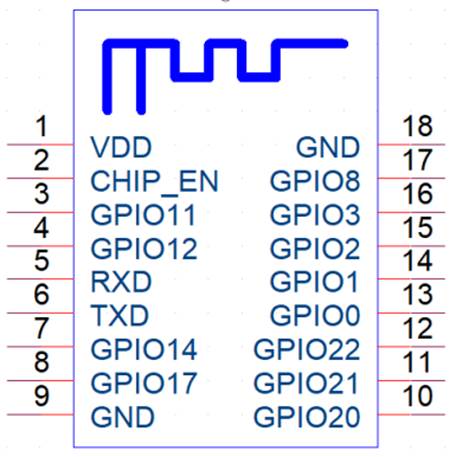

图2.1 引脚定义图示
表2.1 端子接口说明
| Pin# | Name | Type | Description | Voltage |
|---|---|---|---|---|
| 1 | VDD | P | 3.3Vdc Power input | 3.3V |
| 2 | CHIP_EN | I/O | Enable chip. 1: Enable Chip, 0: Shut Down Chip. Default pull high | 3.3V |
| 3 | GPIO11 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 4 | GPIO12 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 5 | RXD | I/O | RX. The default module burns pins | |
| 6 | TXD | I/O | TX. The default module burns pins | |
| 7 | GPIO14 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 8 | GPIO17 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 9 | GND | P | Ground connections | |
| 10 | GPIO20 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 11 | GPIO21 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 12 | GPIO22 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 13 | GPIO0 | I/O | Ground connections | |
| 14 | GPIO1 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 15 | GPIO2 | I/O | GPIO Pin. Chip Jtag TDO pin，Not recommended | |
| 16 | GPIO3 | I/O | GPIO Pin. The MUX Function can be referred to Pin Function Table | |
| 17 | GPIO8 | I/O | Module start mode control pin，default lower | |
| 18 | GND | P | Ground connections |
4.3 镭雕样式
镭雕要求：
镭雕尺寸为13.59.5mm，宋体；二维码尺寸为4.84.8mm。
二维码内容：

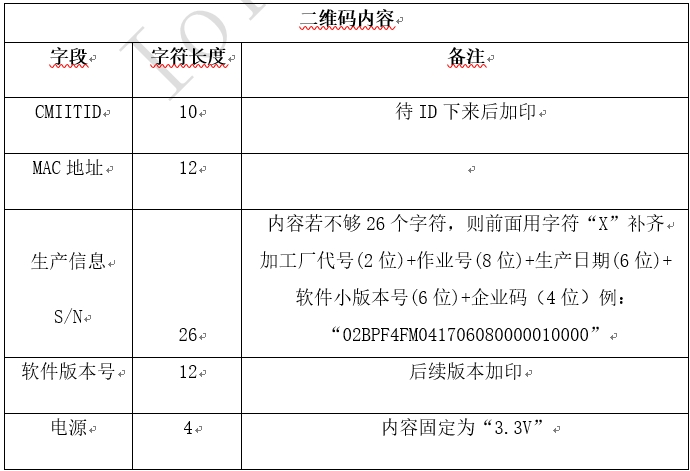

二维码的内容说明如下表所示。
注：
生产信息（26位）：02 XXXXXXXX 170608 000003 0000
第1、2位：代表生产工厂
第3~10位：代表生产工厂的作业号
第11~16位：生产日期，如2017年6月8号标示为 170608
第17~22位：未定
第23~26位：企业码，美的内部事业部为“0000”
非美的企业码根据软件代号。
软件版本(12位)：XXXXXXXXXXXX
电源(4位)：模组工作电压
电流(5位)：500mA
其他标示：根据实际需求来，需要多少位就写多少位；
CMIIT ID：按照实际来写；
编码：美的集采部门给模组制定的编码；
数字段之间用“，”分隔；

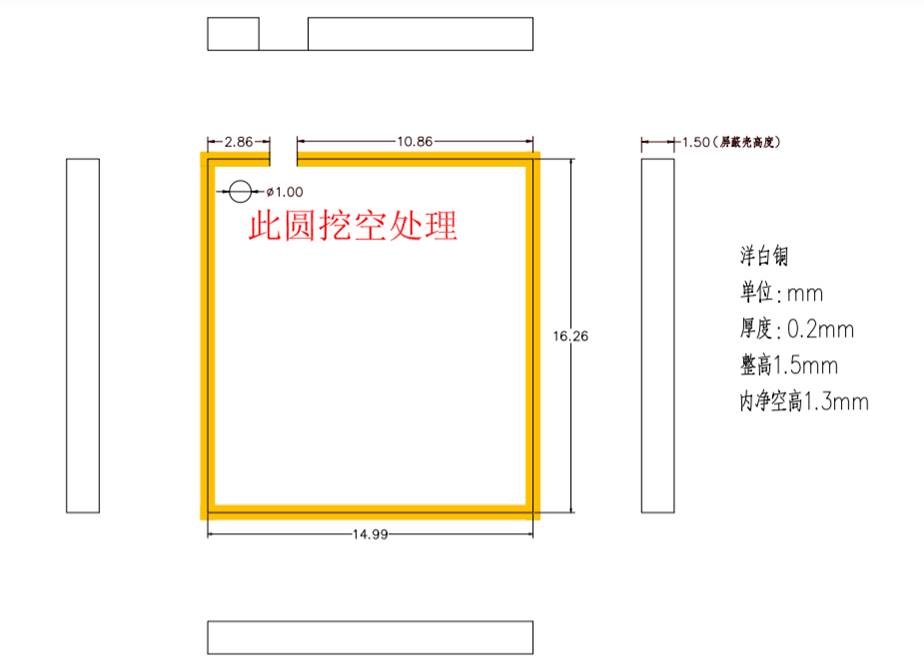

4.4 屏蔽盖尺寸
技术要求：
Ø 材料：洋白铜C7701，料厚T=0.2mm，H=1.5mm
Ø 表面清洁，无毛刺，无飞边等缺陷、
Ø 未注明尺寸公差为±0.1mm
Ø 未标示转角为R0.2mm,未标示折弯内角R0.2mm以下
5、功耗说明
工作模式下功耗：
| 模式 | 平均电流（mA） | 最小电流（mA） | 最大电流（mA） | 平均功耗(mW) |
|---|---|---|---|---|
| 空闲 | 2.77 | 2.71 | 2.83 | 9.14 |
| AP | 75.53 | 59.52 | 279.13 | 249.25 |
| STA | 62.85 | 59.4 | 279.59 | 207.41 |
6、电气参数
6.1 绝对电气参数
电源参数：（纹波控制在100mV以内）
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Ts | 存储温度 | -40 | 85 | ℃ |
| VCC | 供电电压 | 2.1 | 3.6 | V |
| 静电释放电压（人体模型） | TAMB-25℃ | -2 | 2 | KV |
| 静电释放电压（机器模型） | TAMB-25℃ | -0.75 | 0.75 | KV |
6.2 工作条件
| 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Ta | 工作温度 | -20 | - | 85 | ℃ |
| VCC | 工作电压 | 2.1 | 3.3 | 3.6 | V |
| VIL | 低电平输入 | -0.3 | - | 0.3 | V |
| VIH | 高电平输入 | VCC-0.3 | 3.3 | VCC | V |
| VOH | 高电平输出 | VCC-0.3 | 3.3 | VCC | V |
| VOL | 低电平输出 | 0 | - | 0.4 | V |
7、遵循标准和认证
无线+蓝牙模组须符合ROHS环境评估认证。
8、使用注意事项
裸露在空气中的无线+蓝牙模组（模组内部核心板或核心板同基板组成的整体）应至少满足普通消费类电子产品的使用环境条件，包括但不限于：
Ø 工作温度：-20~85℃
Ø 贮存温度：-40~85℃
Ø 工作湿度：0~95 %RH
Ø 贮存湿度：0~98 %RH
Ø 耐受-20/+85℃，每2h一循环的热冲击，在至少20个周期的冲击下不出现功能异常或性能退化，没有显著的锡裂现象。
Ø 长时间工作时，电路元件的温升应满足元件自身规格的要求。
Ø 模拟运输过程和家庭应用场景，模组应耐受一定程度的机械冲击和跌落。
通过一定的防护手段，无线+蓝牙模组可具备更高的环境适应能力。无线+蓝牙模组设计时，应预留实施防护手段所需的在性能、尺寸及工艺上的裕量。
