源码介绍
BK7231 SDK DEMO已实现接入美的IoT平台的功能。
关键参数
| 参数名称 | 参数值 |
|---|---|
| 支持的配网方式 | AP配网、蓝牙配网 |
| 默认配网方式 | 蓝牙配网 |
| 默认AP 信道 | 1 |
| 默认AP SSID名称 | midea_品类_SN |
| 默认AP密码 | 12345678 |
| 2.4G无线是否支持自检模式 | 是 |
| （无线+BLE模组）上电后，确权前的蓝牙广播有效时间 | 60mins |
| 蓝牙最大连接距离 | 10米 |
串口指令
| 指令 | 指令含义 |
|---|---|
| 0x04 | 设备运行参数上报（无应答） |
| 0x05 | 设备运行参数上报（需应答） |
| 0x06 | 设备异常事件上报（无应答） |
| 0x0A | 设备异常事件上报（需应答） |
| 0x13 | 设备查询模块MAC地址 |
| 0x87 | 设备查询模块软件版本 |
| 0x63 | 设备查询模块网络状态 |
| 0x64 | 模块入网方法切换 |
| 0x82 | 模块重新启动 |
| 0x83 | 模块恢复出厂设置 |
| 0x6A | 模块串口配置网络参数（用于串口配网） |
| 0x81 | 模块串口配置工作模式（用于串口配网） |
| 0x14 | 模块进入自检模式 |
| 0x07 | 设备SN获取 |
| 0xE1 | 家电网络功能查询 |
| 0xA0 | 家电型号及基本信息查询 |
| 0x02 | 云端透传控制命令（非租赁场合） |
| 0x03 | 云端透传查询命令 |
| 0xBB | 云端透传控制命令（租赁场合） |
| 0x0D | 模块联网状态通知 |
| 0x0E | 模块确权状态通知 |
注：串口指令详情参考《M-smart串口通讯协议》，协议可通过提交工单获取。
源码应用
1、代码获取
通过开发者平台提交工单获取源码。
2、代码编译
2.1、安装aos 编译环境
参考如下链接安装
https://github.com/alibaba/AliOS-Things/wiki/Quick-Start
2.2 、编译代码
aos 编译环境安装完成后，即可执行编译脚本进行编译，进入代码目录，执行build.sh 脚本

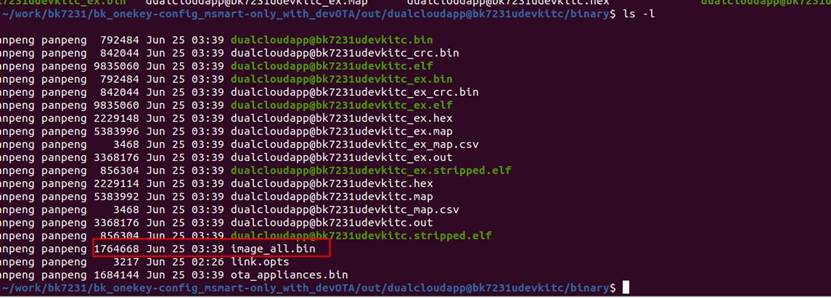

编译出固件的位置：在代码根目录/ out/dualcloudapp@bk7231udevkitc/binary
3 固件烧录
3.1、硬件接口连接

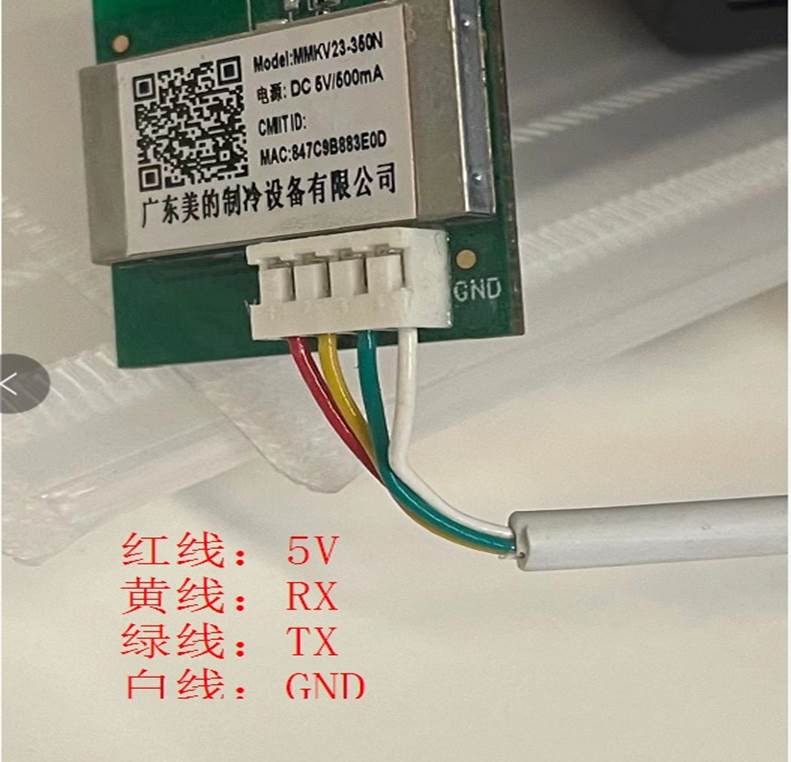

BK7231 的外部接口如下图（具体需要参考实际模组）红色线接5V电源，黄色线为模组串口RX ,需要连接电脑串口TX ,绿色线为模组串口TX,需要连接到电脑串口RX，白色线为地线
3.2、烧录固件

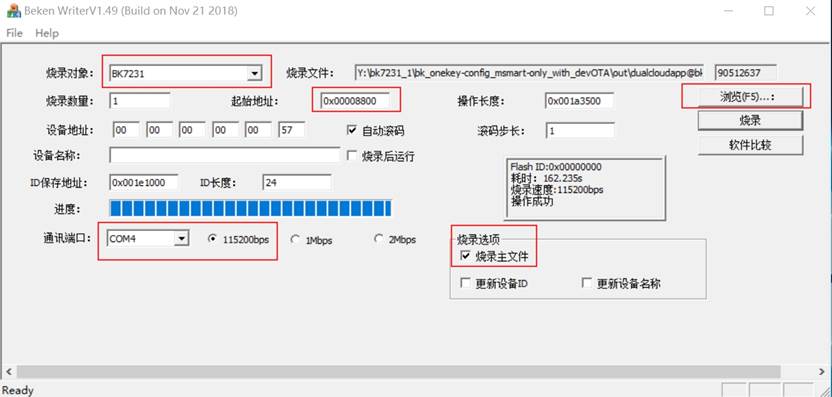

使用bk_writer.exe 烧录软件进行应用程序烧录
打开软件工具，配置烧录工具
烧录对象：BK7231
起始地址：0x00008800
通信端口：根据电脑实现端口来选择，波特率选择 115200.
烧录选项：选择烧录主文件
点击浏览选择固件位置，固件选择image_all.bin
点击烧录后先给模组下电再上电即可进行固件烧录
