8. 模组环境切换

8.1 模组切换环境描述

模组对接的IOT开发者平台云有UAT(调试沙箱)环境以及量产环境。在开发调试过程中，模组需要在UAT环境下进行，量产后需要在量产环境中运行。对应的，模组的环境固件有UAT(调试沙箱)固件以及量产固件。模组环境如需切换，则需通过切换模组环境固件来实现。模组环境固件切换方法如下。

8.2 切换准备

8.2.1 模组新环境固件：ota_appliances.bin（固件可通过联系对接的项目经理获取）。

8.2.2 一个串口工具（或USB转串口工具）。

8.2.3 一台带无线网卡的电脑。

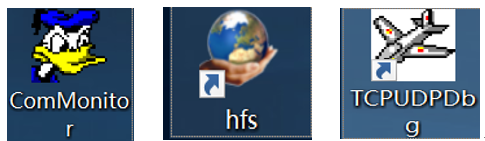

8.2.4 安装软件调试工具：串口调试助手< ComMonitor>,<hfs网络文件服务器>,< TCPUDPDbg>。软件调试工具请自行到网上下载。

8.2.5 电脑通过串口工具（或USB转串口工具）同模组连接。串口通信格式为：波特率9600bps，数据位8，校验位N，停止位1。

8.3 切换步骤

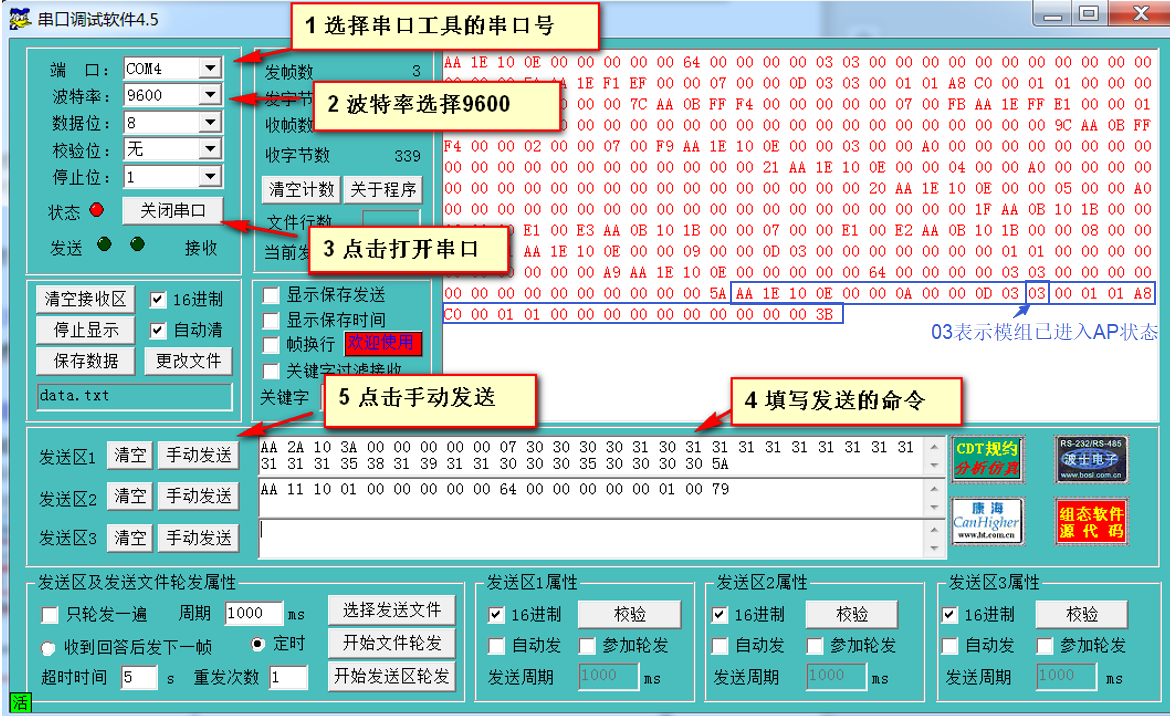

8.3.1 参考下图设置串口调试软件。

8.3.2 模组上电，模组会获取SN码，则发送SN码指令。SN指令如下：

AA 2A 10 3A 00 00 00 00 00 07 30 30 30 30 31 30 31 31 31 31 31 31 31 31 31 31 31 31 35 38 31 39 31 31 30 30 30 35 30 30 30 30 5A

8.3.3 发送指令0x64，让模块进入SoftAP模式。指令如下：

AA 11 10 01 00 00 00 00 00 64 00 00 00 00 00 01 00 79

8.3.4 当收到如下模组返回指令，则表示切换到AP状态成功。

指令：

AA 1E 10 03 00 00 0A 00 00 00 0D 03 03 00 01 01 A8 C0 00 01 01 00 00 00 00 00 00 00 00 00 00 3B

8.3.5 电脑无线网卡连接模块AP热点。

模块AP的SSID名称为:midea_xx(家电类型编号)_xxxx(SN码的25~28位)。AP密码是：12345678。

8.3.6 发送指令0x87查询模组当前软件版本号，并记录。指令如下:

AA 0B 10 1B 00 00 00 00 00 87 00 43

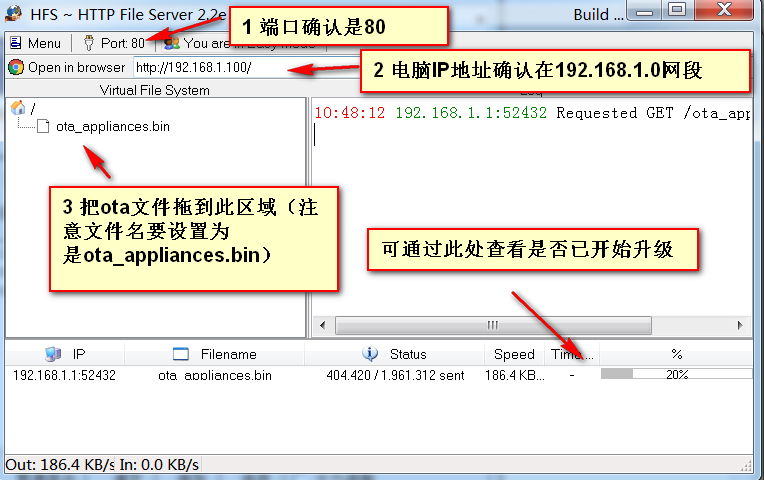

8.3.7 设置HFS服务器。

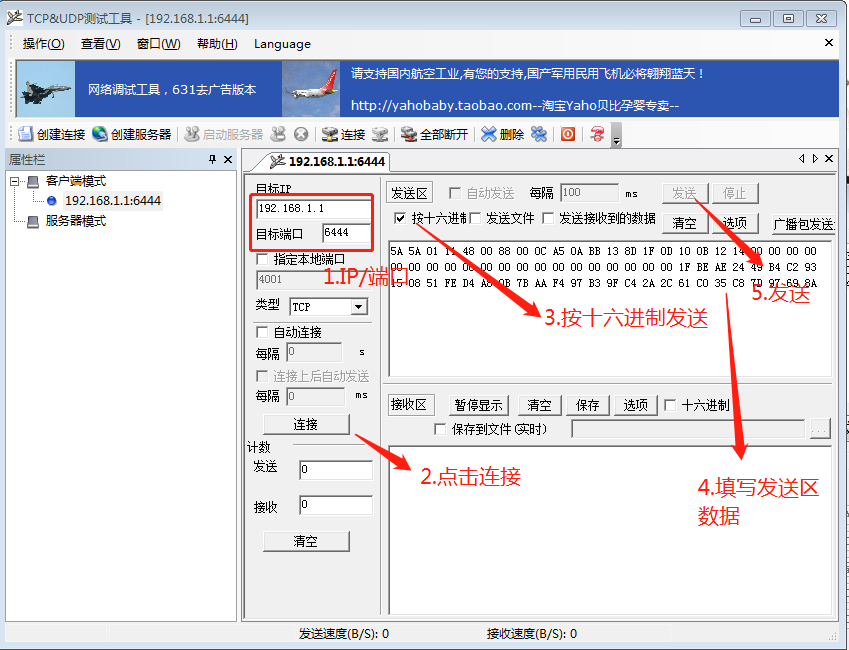

8.3.8 设置TCPUDPDbg工具。

创建TCP连接，发送指令触发HTTP OTA升级，发送的报文如下：

5A 5A 01 11 48 00 88 00 0C A5 0A BB 13 8D 1F 0D 10 0B 12 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 1F BE AE 24 49 B4 C2 93 15 08 51 FE D4 A8 0B 7B AA F4 97 B3 9F C4 2A 2C 61 C0 35 C8 7D 97 69 8A

通过HFS的LOG确认是否升级成功。

8.3.9 升级完成后，对比新旧固件版本号，确认环境固件切换成功。

3.9.1重复步骤二向模组回复SN指令

3.9.2重复步骤五查询模组升级后的软件版本号

3.9.3对比新旧版本号，确认模组软件固件升级成功。
